Charakterystyka produktu:
Ten doskonale wyposażony zestaw, pozwala na kompleksowe przeprowadzanie eksperymentów jakościowych i ilościowych z zakresu fotowoltaiki. W stabilnym walizkowym opakowaniu zawarte są wszystkie niezbędne do przeprowadzania doświadczeń dodatkowe akcesoria, takie jak: urządzenia pomiarowe, kable, termometr laboratoryjny oraz inne urządzenia, umożliwiające przeprowadzanie kompleksowych eksperymentów związanych z przetwarzaniem energii słonecznej w elektryczną.
Zestaw pozwala na przeprowadzanie zarówno prostych eksperymentów np. z silnikiem elektrycznym lub buczkiem, jak i bardziej zaawansowanych doświadczeń z zakresu fizyki, takich jak wyznaczanie charakterystyki U-I, badanie zależności wydajności ogniwa słonecznego od jego temperatury, itp.
Ze względu na jego uniwersalność i szeroki zakres możliwych do wykonania eksperymentów, zestaw nadaje się także doskonale do przeprowadzania wewnętrznych szkoleń i demonstracji z zakresu fotowoltaiki w firmach związanych z elektrotechniką.
Zakres możliwych eksperymentów
Fotowoltaika i elektrotechnika:
Połączenie szeregowe i równoległe ogniw słonecznych Zależność mocy ogniwa od wielkości powierzchni ogniw słonecznych Zależność mocy ogniwa od kąta padania promieni słonecznych na ogniwo Zależność mocy ogniwa od natężenia oświetlenia Wewnętrzna rezystancja ogniwa słonecznego Charakterystyka ciemna ogniwa fotowoltaicznego Charakterystyki U-I i współczynnik wypełnienia ogniwa Charakterystyki U-I w zależności od natężenia oświetlenia Zależność mocy ogniwa słonecznego od jego temperatury Zacienianie ogniw przy połączeniu szeregowym Zacienianie ogniw przy połączeniu równoległym Zależność mocy ogniwa słonecznego od częstotliwości światła Zależność mocy ogniwa od współczynnika przetwarzania energii Zaporowy i przewodzący charakter pracy ogniwa słonecznego przy oświetleniu i zacienieniu Ogniwo fotowoltaiczne, jako miernik transmisjiOptyka:
Różne poziomy natężenia światła Różne kąty padania promieni słonecznych na ogniwo słoneczne Promieniowanie rozproszone Promieniowanie bezpośrednie Albedo Własności koloru Mieszanie barw Złudzenia optyczne (dysk Benhama)
Części składowe zestawu:

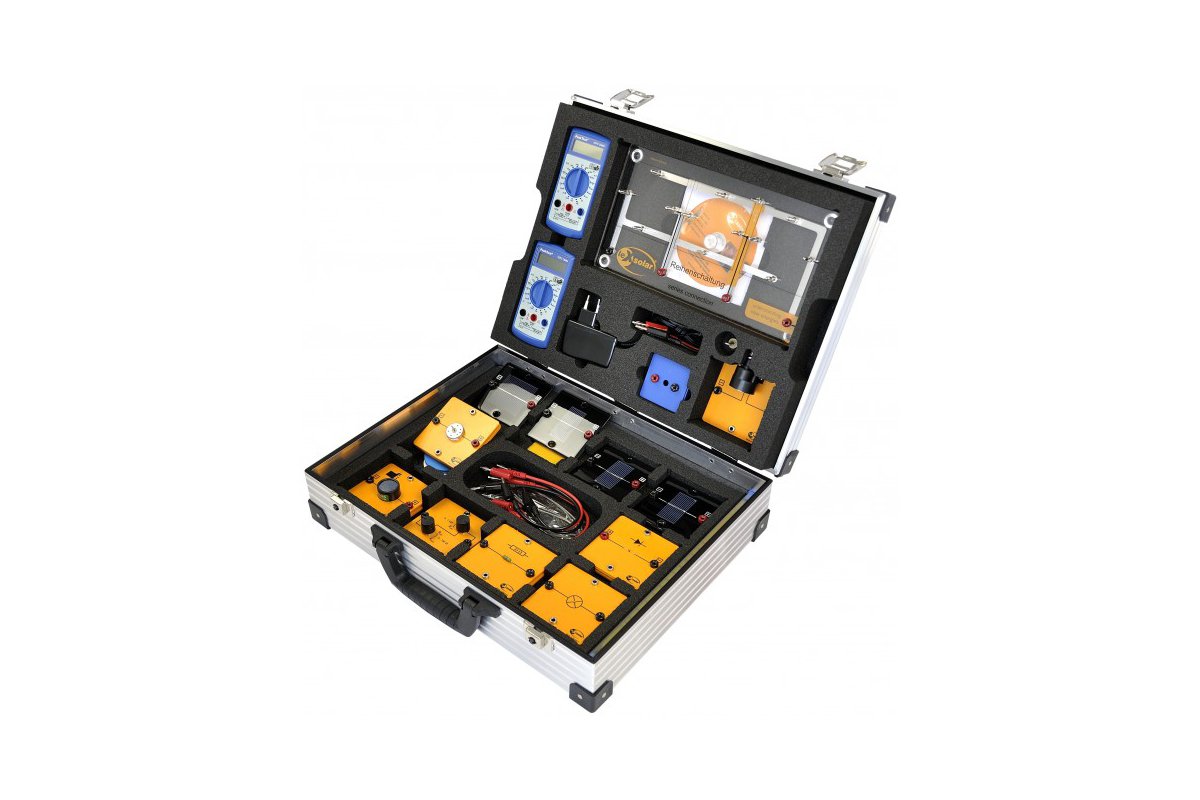

1×Aluminiowa walizka wraz z dwoma wyściółkami 3× Ogniwo słoneczne 0,5 V, 420 mA 1× Ogniwo słoneczne 0,5 V, 840 mA 1× Schemat połączeń 1× Płyta główna 1× Moduł oświetleniowy 1× Moduł diodowy 1× Moduł oporu elektrycznego 1× Moduł potencjometryczny 1× Moduł silnika elektrycznego z przekładnią 1× Moduł silnika elektrycznego bez przekładni 1× Krążki kolorowe wraz z podstawką mocującą 1× Płytki osłonowe (4 szt.) 1× Filtry barwne (3 szt.) 2× Urządzenie pomiarowe 1× Zasilacz 2× Przewód w obwodzie pomiarowym - czarny, 25 cm 2× Przewód w obwodzie pomiarowym - czerwony, 25 cm 1× Termometr laboratoryjny 1× CD wraz instrukcjami przeprowadzania eksperymentów 1× Moduł dźwiękowy / buczek 1× Moduł żarówkowy
Zestaw zawiera bardzo dobrze opracowany materiał dydaktyczny w języku polskim dla nauczycieli i uczniów.
http://www.youtube.com/watch?v=upYJmbTpBrc&feature=player_embedded
