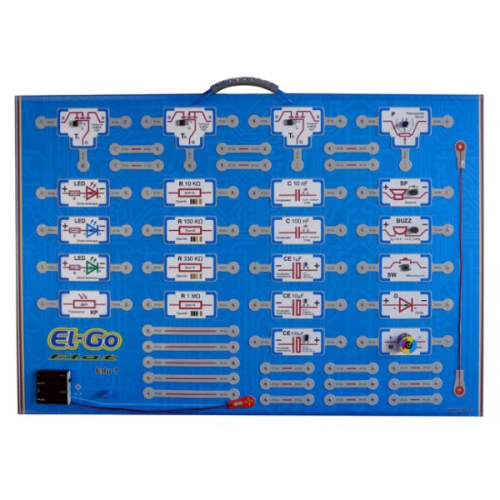

Zestaw El-Go Flat edu1 jest tablicową,  rozbudowaną dla nauczyciela wersją zestawu „edu1”.

Duże, z daleka widoczne segmenty magnetyczne (18 cm) umożliwiają budowę obwodów na tablicy szkolnej przed całą klasą. Używają go nauczyciele na zajęciach - równolegle z zestawami „edu1” lub niezależnie.

Zestaw ten jest produkowany na zamówienie.
Produkt polski, wykonany na podstawie zgłoszenia patentowego.



Połączenia powstają same w momencie zbliżania do siebie elementów i utrzymywane są siłami magnetycznymi.

Gotowy obwód jest przejrzysty - tak jak jego schemat. Powierzchnie styków modułów elektrycznych mają naniesione powłoki o właściwościach zapewniających dobry kontakt elektryczny przez długi okres użytkowania.



Wszystkie części zestawu są ułożone na magnetycznej paletce w miejscach określonych przez odpowiednie rysunki oraz układ stałego pola magnetycznego. Jest to wygodne dla użytkownika i umożliwia łatwą kontrolę kompletności zestawu.



Schematy można budowad nawet bez podłoża (w powietrzu) jednak naturalne jest tworzenie ich na tablicy szkolnej. Zestaw jest zaopatrzony w zasilacz bateryjny posiadający wyprowadzenia magnetyczne kompatybilne z segmentami zestawu oraz układ elektronicznego bezpiecznika chroniącego przed uszkodzeniem elementy do niego podłączane.



Pojemnik zasilacza dostosowany jest do czterech typowych baterii AA (R6). Uwaga: Zestaw nie zawiera baterii.





Specyfikacja:


1. Moduł zasilania dostosowany do baterii AA (R6) ...………….….… 1 szt.

Zasilacz posiada wyprowadzenia magnetyczne kompatybilne z zestawem. Integralną częścią zasilacza jest układ elektronicznego bezpiecznika chroniącego przed uszkodzeniem elementy do niego podłączane. Układ bezpiecznika wykonany jest w technologii montażu powierzchniowego (z użyciem nowoczesnych elementów SMD). Na zewnątrz wyprowadzony jest włącznik i dioda LED sygna-lizująca stan pracy bezpiecznika. Pojemnik zasilacza dostosowany jest do czterech baterii AA (R6).



2. Segment z zamontowanym elementem:

Włącznik (SW) ……………………………………..…..… 1szt.

Fotorezystor (RP) ………………………………………. 1szt.

Dioda świecąca LED (LED) ………………………………… 3szt.

Tranzystor polowy MOSFET kanał-n (2xTR, 1xTL) ………. 3szt.

Rezystor - opornik (R) ………………………………….. 4szt.

Dioda prostownicza (D) ………………………………...… 1szt.

Kondensator (C, CE) ……………………………………… 5szt.

Głośnik (SP) …………………………………………….… 1szt.

Buzzer (BUZZ) …………………………………………..… 1szt.

Silniczek (M) ……………………………………………… 1szt.

Potencjometr (P) ………………….………………..…..… 1szt.



3. Łącznik krótki ………………………………….……… 15 szt.



4. Łącznik długi ………………………………….…….…. 5 szt.



5. Łącznik elastyczny …………………………….……..…. 1 szt.



6. Chwytak magnetyczny (docisk) ..………………..….…. 1 szt.

Chwytak magnetyczny wąską stroną pozwala chwytad i przenosid
segmenty, a szerszą blokowad włącznik (SW) w położeniu „Włączony”.



7. Instrukcja  …..…. 1 szt.





Masa zestawu: 3,20 kg
Opakowanie: Teczka ze sztywnej tektury wielowarstwowej
Wymiary brutto: 90,0 x 69,0 x 5,0 cm
