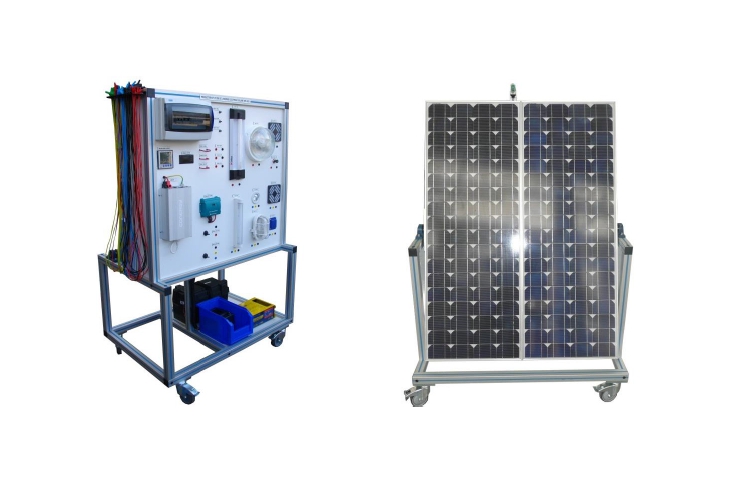

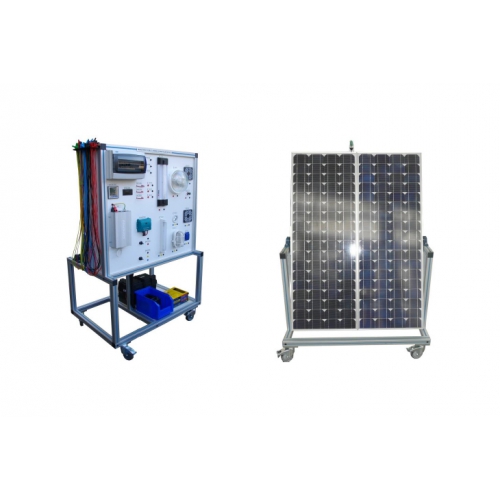

Części składowe zestawu:
- rozdzielnia elektryczna
- panel kontrolno-pomiarowy zawierający:
- analizator sieciowy (230 VAC) dla wyjścia mocy inwertera
- cyfrowy miernik natężenia promieniowania słonecznego
- gniazda wykorzystywane do pomiaru napięcia
- przewody wykorzystywane do pomiaru prądu
- kontroler ładowania
- inwerter 24VDC / 230VAC
- akumulatory – 2 baterie, 24 VDC, każda 70 Ah
- odbiorniki prądu 230 VAC (2 źródła światła i wentylator)
- odbiorniki prądu 12 VDC (2 źródła światła i wentylator)
- regulator ładowania
- czujnik do pomiaru natężenia promieniowania słonecznego
- dwa panele słoneczne z krzemu monokrystalicznego każdy o mocy 100 W, zamontowane są na anodyzowanej, aluminiowej ramie, wyposażonej w 4 kółka i hamulce
Zasilanie: 230 VAC, 50 Hz, 10 A
Wymiary:
Moduł główny: 1150 x 800 x 1850 mm
Moduł paneli fotowoltaicznych: 1260 x 600 x 1450 mm
Waga - ok. 300 kg
Akcesoria dodatkowe:
- moduł 4 lamp halogenowych o mocy 4 x 1000 W, do oświetlania paneli fotowoltaicznych, umożliwiający ich użytkowanie w laboratorium
Wymiary: 600 x 600 x 1500 mm
- zapoznanie z rzeczywistymi podzespołami, w jakie wyposażone są instalacje fotowoltaiczne
- montaż i demontaż systemu
- badanie właściwości panelu fotowoltaicznego, wyznaczanie charakterystyk pracy
- pomiar parametrów pracy panelu fotowoltaicznego
- wpływ położenia panelu na produkcję energii elektrycznej
- wyznaczanie efektywności panelu fotowoltaicznego
