OWAD I - ZESTAW KONSTRUKCYJNY DO PRAKTYCZNEJ NAUKI TECHNIKI Z AKCESORIAMI /POZIOM 3

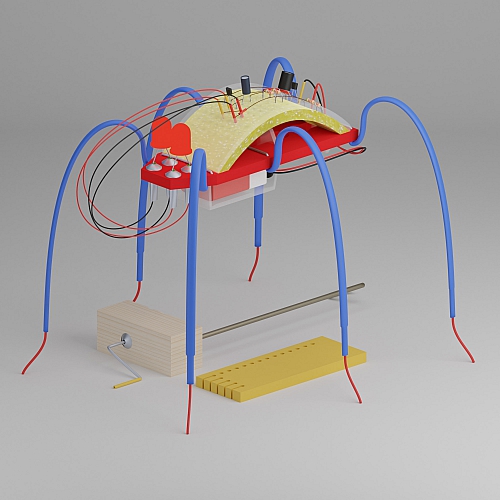

Projekt ,,Owad I” zaliczany jest do grupy projektów poziomu trzeciego, przeznaczonych dla uczniów, którzy wcześniej wykonali wybrany projekt z poziomu pierwszego i drugiego. Efektem końcowym projektu jest matryca do montażu prostych układów elektronicznych w kształcie owada. Konstrukcja owada składa się z podstawy matrycy elektronicznej (korpus owada), matrycy elektronicznej (grzbiet owada), odnóży owada oraz przyrządów (do wciskania gwoździ, do skręcania łączówek i do formowania łączówek). Układem elektronicznym, który w ramach tego projektu uczeń montuje, jest multiwibrator sterujący oczyma owada (diodami LED).

Projekt ten umożliwia praktyczną realizację treści związanych z podstawą nauczania techniki na poziomie szkoły podstawowej. Zakres wiedzy i umiejętności praktycznych związanych z projektem ,,Owad” dotyczy technologii obróbki tworzyw sztucznych, metali, drewna raz montażu prostych układów elektronicznych. Czas zaplanowany na realizacje projektu wynosi 30 jednostek lekcyjnych. Cały projekt jest  podzielony na dziesięć podprojektów

Projekt „Owad I” ukierunkowany jest przede wszystkim na zapoznanie uczniów z problematyką elementów i obwodów elektronicznych. Ze względu na układ elektroniczny jest to najprostszy projekt edukacyjny z serii Owad i zalecany jest dla początkujących.

Zawartość:

1. PCW 3 mm x 40 mm x 210 mm szt. 1
2. PCV 6 mm x 30 mm x 70 mm szt.1
3. PCV 6 mm x 40 mm x 110 mm szt. 1
4. Pianka polietylenowa 6 mm x 40 mm x 110 mm szt. 1
5. Rurka z tworzywa termokurczliwego ø3 mm x 1000 mm szt. 1
6. Rurka z tworzywa termokurczliwego ø2 mm x 330 mm szt. 1
7. Listwa sosnowa 20 mm x 20 mm x 50 mm szt. 1
8. Wałek z drewna brzozy ø8 mm x 110 mm szt. 1
9. Pręt stalowy ø2 mm x 140 mm szt. 1
10. Drut stalowy cynkowany ø1,5 mm x 1000 mm szt. 1
11. Drut stalowy cynkowany ø1,5 mm x 500 mm szt. 1
12. Przewód miedziany (linka) 0,25  mm² x 600 mm szt. 1
13. Przewód miedziany (linka) 1,5  mm² x 230 mm szt. 1
14. Diody LED szt. 2
15. Tranzystory szt. 2
16. Rezystory szt. 4
17. Kondensatory elektrolityczne szt. 2
18. Podłącze do baterii 9V szt. 1
19. Szpileczki szt. 6
20. Gumka ø40 mm szt.1
21. Nit aluminiowy ø3 mm x 10 mm szt.1
22. Nity aluminiowe ø3 mm x 16 mm szt. 1

Materiały do realizacji projektu edukacyjnego ,,Owad I” spakowane są w woreczku strunowym.  Za dodatkową opłatą można zakupić specjalne kartonowe segregatory, które umożliwiają wygodne przechowywanie woreczków z materiałami np. na półce.
