Owad II - ZESTAW KONSTRUKCYJNY DO PRAKTYCZNEJ NAUKI TECHNIKI Z AKCESORIAMI /POZIOM 5

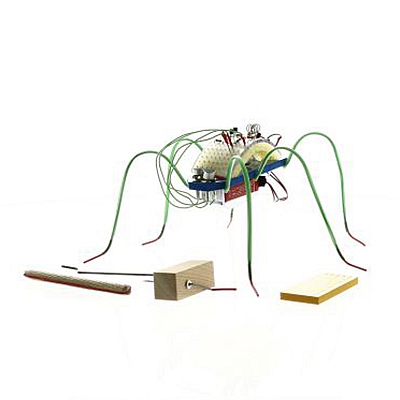

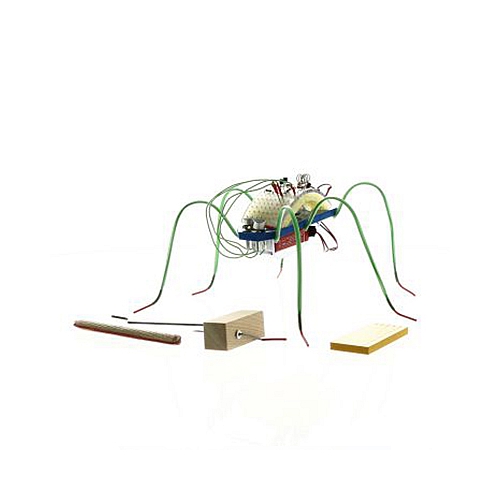

Projekt ,,Owad II” zaliczany jest do grupy projektów poziomu piatego, przeznaczonych do realizacji na zajęciach pozalekcyjnych (kółkach technicznych). Efektem końcowym projektu jest matryca do montażu prostych układów elektronicznych w kształcie owada. Konstrukcja owada składa się z podstawy matrycy elektronicznej (korpus owada), matrycy elektronicznej (grzbiet owada), odnóży owada oraz przyrządów (do wciskania gwoździ, do skręcania łączówek i do formowania łączówek). Układem elektronicznym, który w ramach tego projektu uczeń montuje, jest multiwibrator sterujący oczyma owada (diodami LED).

Zakres wiedzy i umiejętności praktycznych związanych z projektem ,,Owad” dotyczy technologii obróbki tworzyw sztucznych, metali, drewna raz montażu prostych układów elektronicznych. Czas zaplanowany na realizacje projektu wynosi 30 jednostek lekcyjnych. Cały projekt jest  podzielony na dziesięć podprojektów.

Projekt „Owad II” ukierunkowany jest przede wszystkim na zapoznanie uczniów z problematyką elementów i obwodów elektronicznych. Ze względu na prosty układ elektroniczny jest to najprostszy projekt edukacyjny z serii Owad i zalecany jest dla uczniów rozpoczynających swoją działalność w zakresie elektroniki.

Podstawowa koncepcja, na której oparte są projekty z serii „Owad”, to znaczy wykorzystanie perforowanej matrycy montażowej i łączenie na niej elementów elektronicznych za pomocą łączówek z pominięciem innych technik takich, jak np. lutowanie, daje nauczycielowi szerokie możliwości realizacji z uczniami różnorodnych projektów elektronicznych.

Zawartość:

1. PCW 3 mm x 40 mm x 210 mm szt. 1
2. PCV 6 mm x 30 mm x 70 mm szt.1
3. PCV 6 mm x 40 mm x 110 mm szt. 1
4. Pianka polietylenowa 6 mm x 40 mm x 110 mm szt. 1
5. Rurka z tworzywa termokurczliwego ø3 mm x 1000 mm szt. 1
6. Rurka z tworzywa termokurczliwego ø2 mm x 330 mm szt. 1
7. Listwa sosnowa 20 mm x 20 mm x 50 mm szt. 1
8. Wałek z drewna brzozy ø8 mm x 110 mm szt. 1
9. Pręt stalowy ø2 mm x 140 mm szt. 1
10. Drut stalowy cynkowany ø1,5 mm x 1000 mm szt. 1
11.  Drut stalowy cynkowany ø1,5 mm x 500 mm szt. 1
12. Przewód miedziany (linka) 0,25  mm² x 600 mm szt. 1
13. Przewód miedziany (linka) 1,5  mm² x 230 mm szt. 1
14. Mikrofon szt. 2
15. Tranzystory szt. 3
16. Rezystory szt. 7
17. Kondensatory  szt. 3
18. Podłącze do baterii 9V szt. 1
19. Szpileczki szt. 6
20. Gumka ø40 mm szt.1
21. Nit aluminiowy f 3 mm x 10 mm szt.1
22. Nity aluminiowe f 3 mm x 16 mm szt. 1

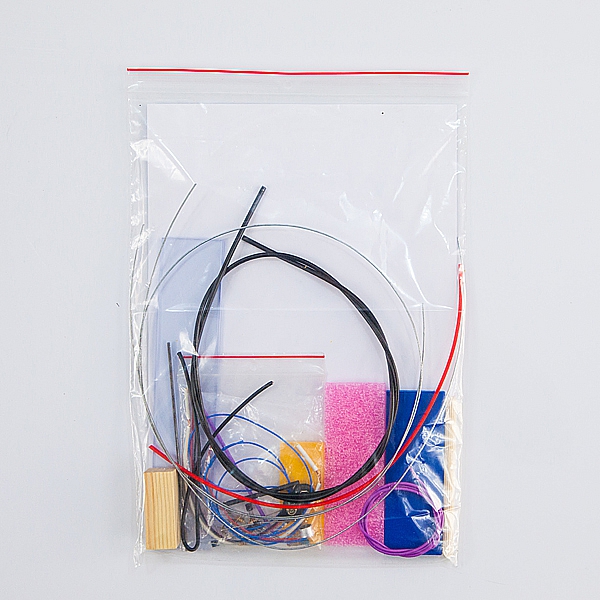

Materiały do realizacji projektu edukacyjnego ,,Owad II” spakowane są w woreczku strunowym.  Za dodatkową opłatą można zakupić specjalne kartonowe segregatory, które umożliwiają wygodne przechowywanie woreczków z materiałami np. na półce.
