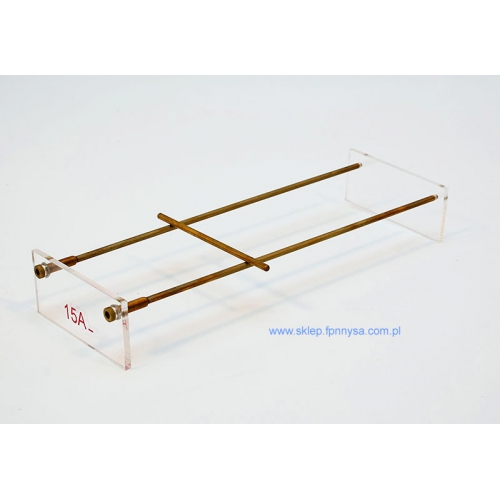

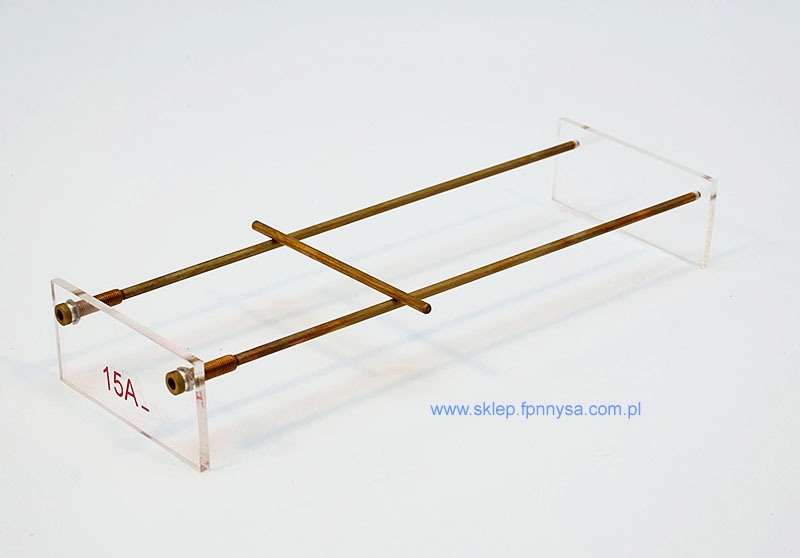

Pomoc dydaktyczna to dwa przewody mosiężne umieszczone równolegle na izolacyjnej podstawie. Na przewodach umieszcza się (prostopadle do nich) trzeci, ruchomy przewodnik. Przewody zasilane są poprzez gniazda bananowe.
Podczas wykonywania doświadczenia w płaszczyźnie ruchomego przewodu umieszcza się magnes w kształcie podkowy, w sposób, aby wytworzone pole magnetyczne było prostopadłe do przewodów równoległych. Przewody zasilamy prądem stałym o wartości 10-15A. Przyrząd ma wykazać oddziaływanie stałego pola magnetycznego magnesu na pole magnetyczne przewodnika z prądem. Powstająca przy tym siła elektromotoryczna powoduje przemieszczenie się ruchomego przewodnika. Zamieniając kierunki pola magnetycznego i przepływu prądu możemy obserwować kierunek przemieszczania się przewodnika.
Współdziałające pomoce dydaktyczne:
- zasilacz prądu stałego o obciążeniu ok 15A,
- magnes stały w kształcie podkowy.
Wymiary - 260 x 90 x 50 mm
Ciężar - 0,15 kg
