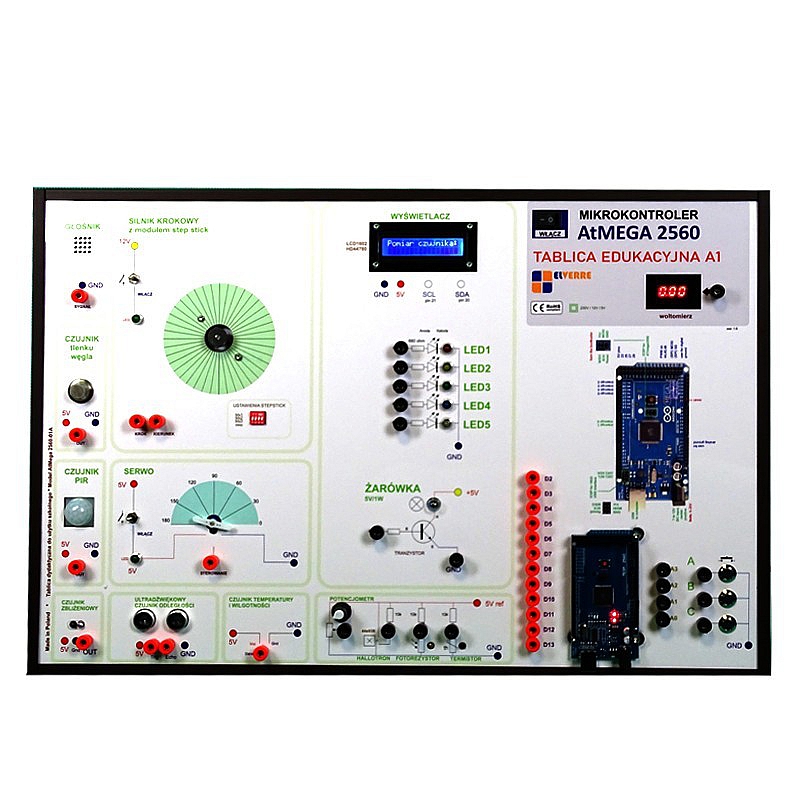

Tablica edukacyjna z procesorem AtMega 2560 - idealne narzędzie do nauki robotyki. Zabezpieczona przed błędnymi połączeniami, zawiera wiele sterowalnych elementów peryferyjnych, wbudowany wyświetlacz, woltomierz cyfrowy i wiele innych przydatnych komponentów. Wymiary tablicy: 59 x 40 x 5 cm.
Tablica edukacyjna - pomoc dydaktyczna - do nauki i eksperymentów z procesorem AtMega 2560. Bardzo łatwa w użyciu dzięki dołączonym przewodom połączeniowym i wygodnym gniazdom - zabezpieczony przed błędnymi połączeniami, pozwalający na wykonanie olbrzymiej ilości urządzeń prototypowych. Idealne narzędzie do rozpoczęcia edukacji z robotyki nawet od klasy 3 szkoły podstawowej.
Tablica zawiera wiele sterowalnych elementów peryferyjnych, których schematy pokazano na tablicy, a linie zasilające poprowadzono już wewnątrz tablicy, dzięki czemu początkujący uczniowie nie mogą popełnić błędu, który mógłby prowadzić do uszkodzenia mikrokontrolera lub elementu wykonawczego bądź czujnika.
Tablica posiada wbudowany popularny wyświetlacz 2 linie po 16 znaków z konwerterem I2C - dzięki czemu sterowanie wyświetlaczem jest maksymalnie uproszczone.
Uczniowie mogą sprawdzać doprowadzone do obwodów napięcia przy pomocy wbudowanego woltomierza cyfrowego, co ułatwia także zrozumienie działania czujników analogowych jak i potencjometru.
Tablica zawiera następujące elementy:
1. ZASILACZ STABILIZOWANY 230 -> 12 V / 5 V
2. WOLTOMIERZ CYFROWY (dokładność 0.01 V)
3. GŁOŚNIK
4. 5 DUŻYCH (5mm) DIOD LED - każda innego koloru
5. TRANZYSTOR WZMACNIAJĄCY SYGNAŁ PWM do sterowania żarówką (jako przykład odbiornika energii sterowanego sygnałem)
6. PRZYCISKI monostabilne (3 SZT) - do dowolnego wykorzystania (START, ZMIANA KIERUNKU, WYBÓR OPCJI itp.)
pomiar i przekształcanie wartości analogowych:
7. POTENCJOMETR
8. HALLOTRON (czujnik pola magnetycznego)
9. CZUJNIK NATĘŻENIA ŚWIATŁA (fotorezystor)
10. CZUJNIK TEMPERATURY (termistor)
11. CZUJNIK (detektor) TLENKU WĘGLA
przetworniki cyfrowe:
12. CYFROWY CZUJNIK TEMPERATURY i WILGOTNOŚCI POWIETRZA
13. ULTRADŹWIĘKOWY CZUJNIK ODLEGŁOŚCI
14. SENSOR ZBLIŻENIOWY NA PODCZERWIEŃ
15. DETEKTOR RUCHU - CZUJNIK PIR
urządzenia mechaniki:
16. SILNIK KROKOWY NEMA 17 ze sterownikiem STEPSTICK
17. SERWO - 180 stopni
W komplecie z urządzeniem dołączony jest zestaw 12 złączy bananowych dwustronnych, którymi uczniowie mogą zestawiać połączenia pomiędzy mikrokontrolerem a elementami peryferyjnymi.
Wymiary tablicy: 59 x 40 x 5 cm
Tablica może być używana w pozycji wiszącej lub na leżąco.
