Zestaw do ćwiczeń w obwodzie szeregowym i równoległym

  • 1 585,00 zł z VAT
szt.

Zestaw stanowi doskonałą pomoc do nauczania podstaw elektryczności z zakresu prostych obwodów elektrycznych. W komplecie znajdują się dwie podstawy robocze do wykonywania połączeń elektrycznych, stanowiące odpowiednio obwód szeregowy i równoległy. Oba układy można wykorzystać do stworzenia obwodów mieszanych (szeregowo-równoległych), a  stosując załączone materiały przeprowadzić bazowe doświadczenia wykazujące słuszność znanych praw z dziedziny elektryczności.

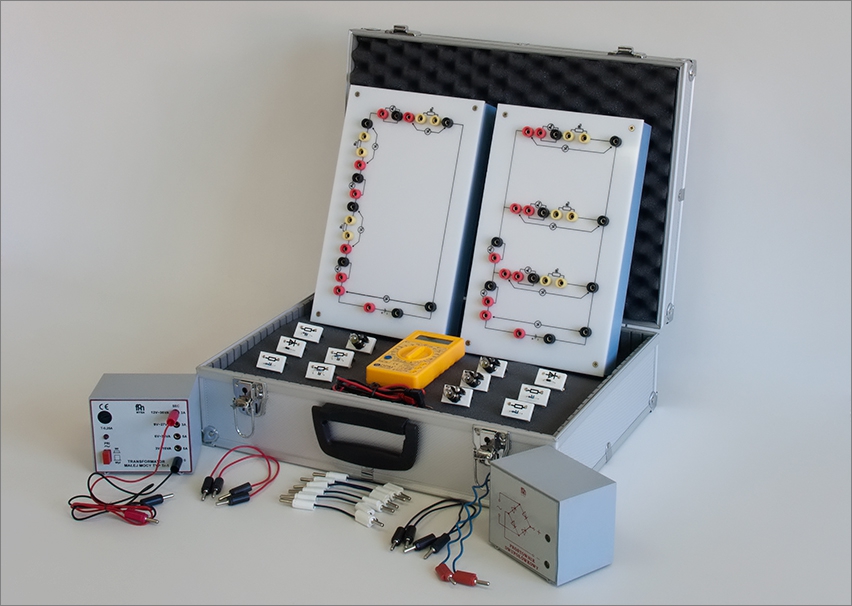

W skład zestawu wchodzą:

- 2 podstawy montażowe z naniesionym schematem ideowym obwodu szeregowego i równoległego oraz gniazdami bananowymi Ø4, umożliwiającymi podłączenie zasilania, przyrządów pomiarowych oraz dipoli

-  dipole:

  • oporniki o  wartościach 22Ohm i 100Ohm - po 2 szt..
  • żarówki – 4 szt.,
  • dioda półprzewodnikowa – 2 szt.,

- 4 przewody L-300mm zakończone wtykami bananowymi

- 6 przewodów L-100mm, zakończone wtykami do łączenia piętrowego

- 2 przewody L-500 ÷1000 mm,  zakończone wtykami do łączenia piętrowego.

- transformator małej mocy Tr1 oferujący napięcia 3, 6, 9 i 12V.

- prostownik 2-połówkowy do w/w transformatora

- multimetr elektroniczny – 1 szt.

Układ przeznaczony jest do zasilania prądem stałym lub przemiennym o napięciu 3÷6V.

Wymiary: 460 x 330 x150 mm



Dodatkowo zalecane:

- drugi multimetr elektroniczny umożliwiający jednoczesny pomiar prądu i napięcia w obwodzie doświadczalnym

- opornica suwakowa, np. 03-014 do regulacji wartości napięcia zasilającego
